南京宝一光学

南京宝一光学有限公司成立于 2017年,专注于光学元件的研发、生产与销售。公司坐落于江苏省句容市郭庄镇空港大道9号,(智能制造产业园2号楼2-2),凭借优越的地理位置,依托便捷的飞机、高铁交通网络,为高效服务全球客户奠定坚实基础。

了解更多

加工流程

严格遵循10道精密加工工序,每道工序均配备专业质检环节,确保从原料到成品的全流程质量可控,以高精度标准满足光学元件的严苛需求。


光学原料切割

磨具开发

粗磨

精磨

抛光

磨边

镀膜

胶合

检验—包装

光学原料切割

采用高精度激光切割设备,依据设计参数对光学原料(如玻璃、晶体)进行精准裁切,确保切割面平整度误差≤0.01mm,为后续加工奠定基础。

磨具开发

基于产品特性定制专属磨具,结合计算机模拟优化模具结构,确保其耐磨性与适配性,为粗磨、精磨工序提供稳定支撑。

粗磨

使用高强度研磨材料快速去除原料余量,通过数控磨床控制磨削压力与转速,将表面粗糙度初步降低至Ra 1.6μm,形成基础轮廓。

精磨

采用更精细的磨料与抛光垫,分阶段对元件表面进行微米级加工,精确修正曲率误差,使表面粗糙度达到Ra 0.4μm,接近镜面效果

抛光

运用纳米级抛光液与高速抛光设备,通过化学-机械协同作用消除表面划痕与亚表面损伤,最终实现光学级镜面效果,表面粗糙度≤Ra 0.1μm。

磨边

使用数控磨边机对元件边缘进行倒角、倒边处理,控制尺寸公差在±0.02mm内,防止应力集中并提升装配适配性。

镀膜

通过磁控溅射或离子辅助镀膜技术,在元件表面沉积多层光学薄膜,精确控制膜层厚度与折射率,实现增透、反射、分光等特定光学性能。

胶合

采用光学级胶水将多个元件精准贴合,通过真空加压固化工艺消除气泡与应力,确保胶合面光学均匀性,提升元件整体性能。

检验—包装

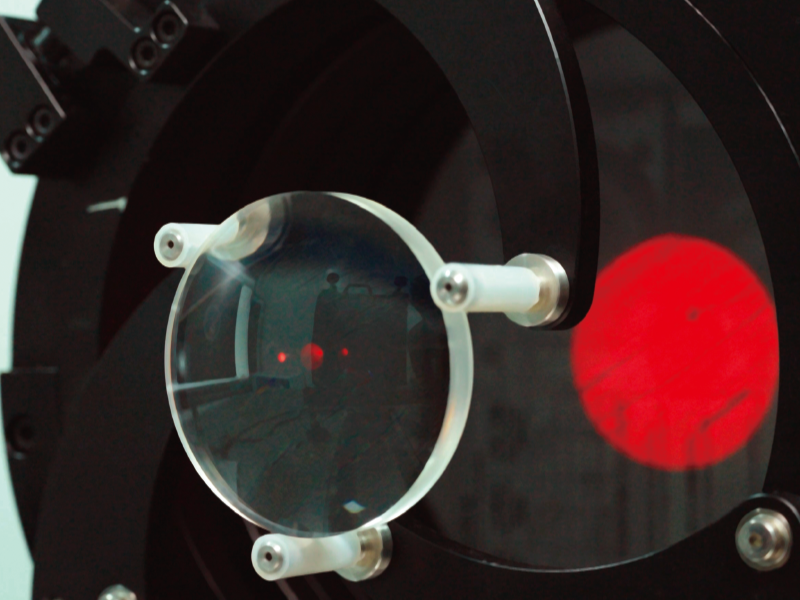

利用干涉仪、光谱仪等设备对成品进行全参数检测,涵盖面形精度、透过率、损伤阈值等指标;检测合格后,采用防静电、防震包装材料,确保元件在运输与存储中不受损。
